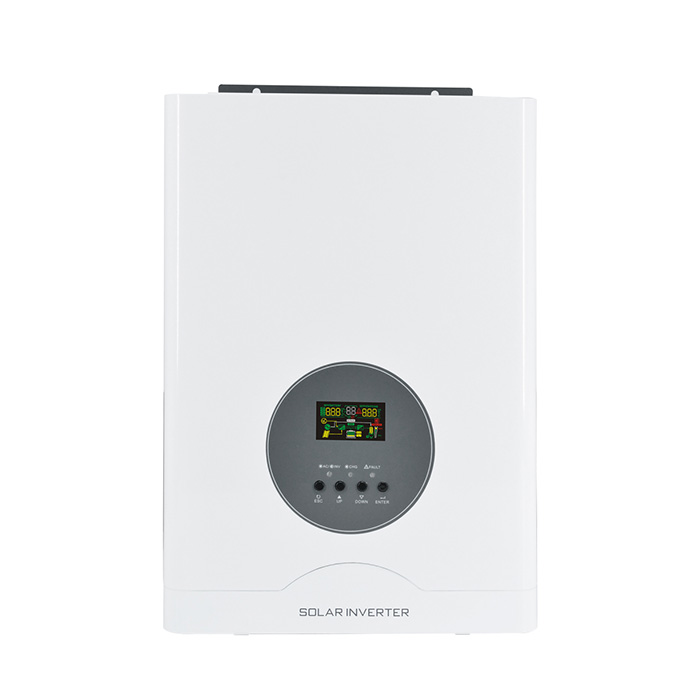

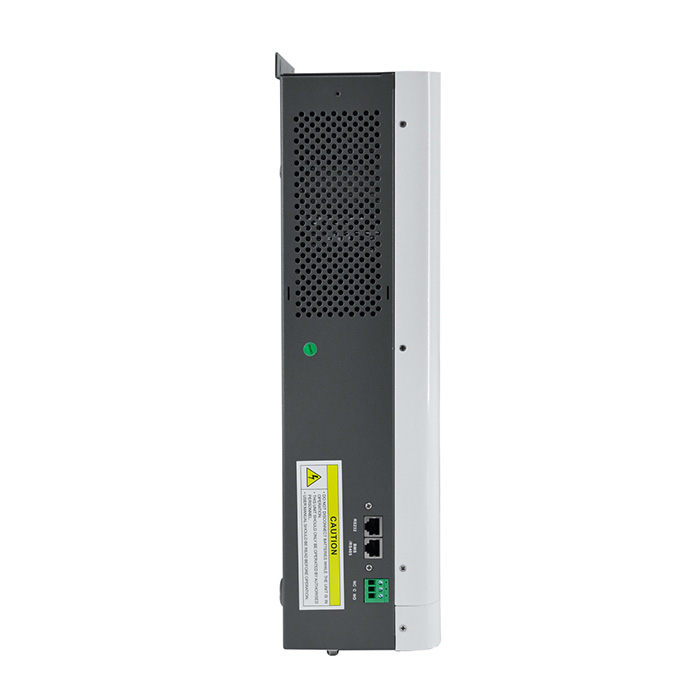

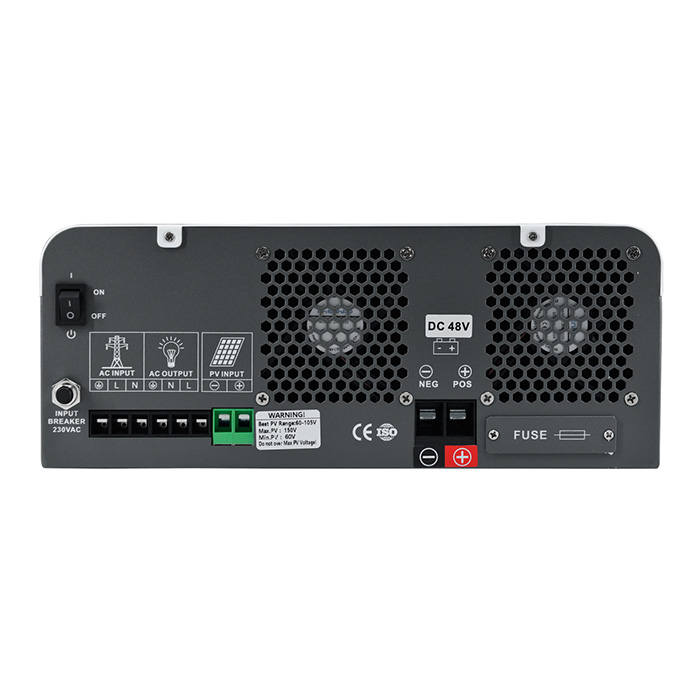

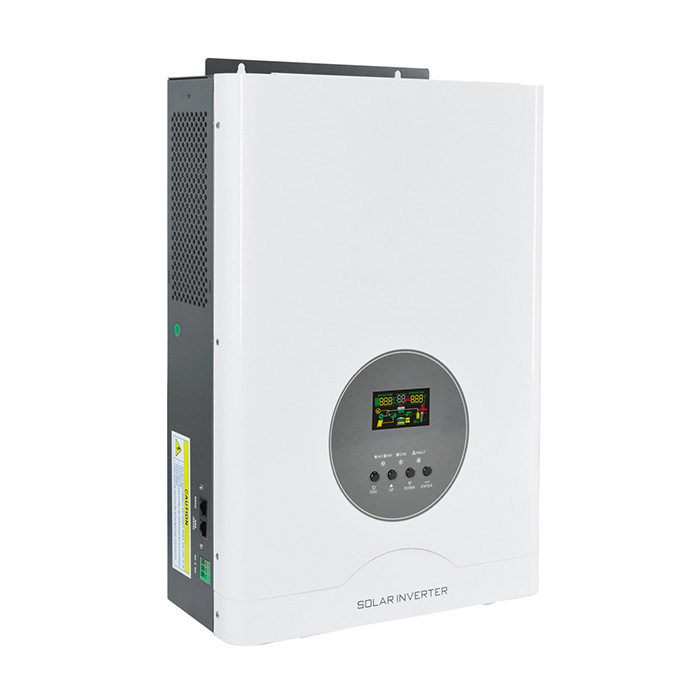

| Onduleur intelligent série UD |
Caractéristiques :
Sortie en onde sinusoïdale pure
Contrôleur de charge solaire MPPT/PWM en option 60A Rendement MPPT max 98%
Démarrage DC & Fonction d'autodiagnostic automatique
Conception à haut rendement & « Mode économie d'énergie » pour économiser l'énergie Redémarrage automatique lors du rétablissement de l'alimentation AC
Conception intelligente du chargeur de batterie pour optimiser les performances de la batterie
Courant de charge sélectionnable selon l'application Priorité en option entrée AC/entrée DC/entrée solaire
Tension de redémarrage automatique |
| Capacité(VA) | UD1000V | UD1500VA | UD2000VA | UD3000VA | UD3800VA | UD5000VA | UD6300VA | UD8000VA | UD10000VA | UD12500VA |
| Puissance nominale | 800W | 1200W | 1600W | 2400W | 3000W | 4000W | 5000W | 6400W | 8000W | 10000W |
| Tension(CC) | 12V | 24V | 24V/48V | 48V | 24V/48V | 48V |

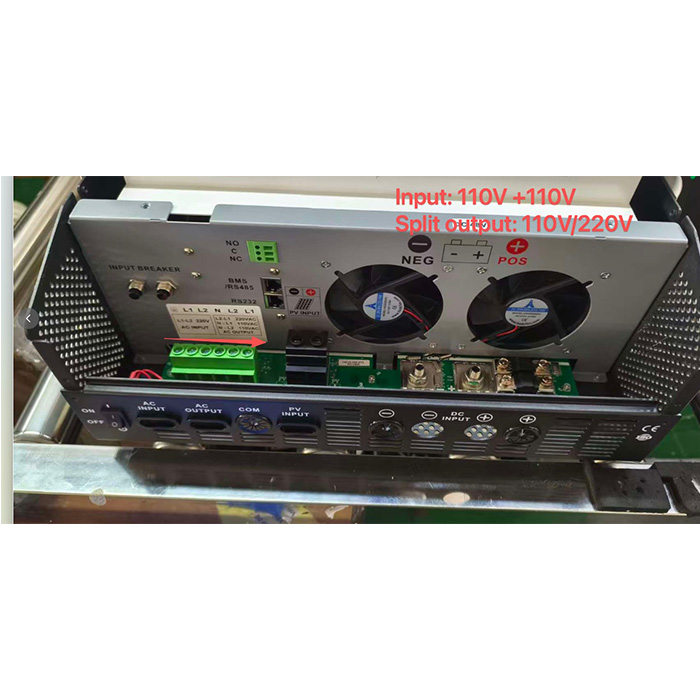

| Tension nominale | 110VCA/ 220VCA (unité split 110/220) |
| Plage de tension | 90-145VCA/ 154-265VCA ;185-264VCA (sélectionnable) |
| Fréquence | 50-60HZ Détection automatique |
| Facteur de puissance | 0.8 |
| Tension | 220VCA |
| Fréquence | 50/60HZ |
| Forme d'onde | Onde sinusoïdale pure |
| Temps de transfert (CA vers CC) | <8ms |
| Temps de transfert (CC vers CA) | <8ms |
| Régulation de tension de sortie | ±10% |
| Mode dérivation | Oui |
| Mode économie | Oui |
| Rendement | >98% |
| Protection entrée | Disjoncteur |
| Protection sortie | Disjoncteur |
| Type de batterie | VRLA / GEL /GEL cycle profond |
| Courant de charge | 20A | 30A | 20A | 30A | 40A/22A | 28A | 35A/30A | 45A | 55A | 60A |
| Coupure bas niveau (sélectionnable) | 10V- 11V | 20V -22V/40V-44V | 40V -42V |
| Plage de tension du contrôleur | PWM:15VCC-33VCC | MPPT:36VCC-150VCC | MPPT:60VCC-150VCC |
| Tension de circuit ouvert max PV | PWM:38V | MPPT:150V |
| Puissance max champ PV | 720W | 24V:1600W
48V:3200W | 6400W |
MPPT Tension de circuit
ouvert max PV | 150VCC |
| Courant de charge solaire max | 60A |
| État indicateur LCD | Tension entrée CA/fréquence entrée, tension PV, courant PV , Tension/Fréquence sortie, Tension batterie, courant charge etc. |
| État indicateur LED | Entrée ligne CA:Vert/Onduleur:Rouge/Chargeur :Jaune/Alarme :Rouge |
| Alarme batterie faible | Alarme sonore - bip toutes les 5 secondes |
| Alarme surcharge | Alarme sonore - bip continu |
| Défaut | Alarme sonore - bip continu |
| Température | 0-60℃ |
| Humidité | —10℃~90℃ Sans condensation |
| Bruit acoustique(db) | <55dB |
